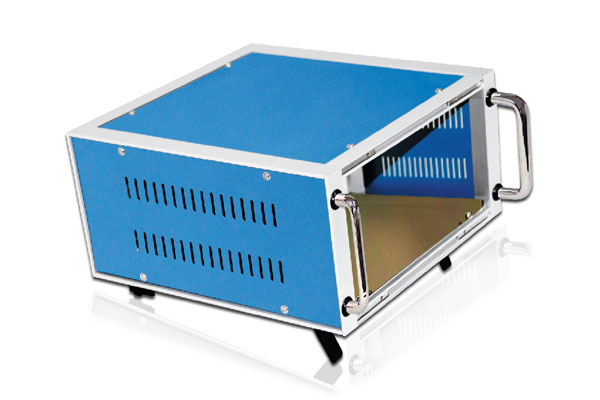

| Easy Selection Guide REGULAR STYLE |
| |
|
|
| |
| 1U = 44.45 mm or 1.75 inch |
Unit in mm |
1T = 5.08 mm or 0.2 inch |
|
| S. No. |
Specification Code |
Overall Size
H / W / D |
Usable Space Inside
H / W / D |
Front Plate Size
H / W |
Base Plate Size
W / D |
Appox. Wt.
Kg. |
| 1 |
2U / 42T / 204D REG |
88.2 / 251 / 204 |
73 / 213 / 197 |
84.6 / 213 |
209 / 175 |
1.92 |
| 2 |
2U / 42T / 264D REG |
88.2 / 251 / 264 |
73 / 213 / 257 |
84.6 / 213 |
209 / 235 |
2.22 |
| 3 |
2U / 42T / 324D REG |
88.2 / 251 / 324 |
73 / 213 / 317 |
84.6 / 213 |
209 / 295 |
2.56 |
| 4 |
2U / 63T / 204D REG |
88.2 / 358 / 204 |
73 / 320 / 197 |
84.6 / 319.6 |
316 / 175 |
2.46 |
| 5 |
2U / 63T / 264D REG |
88.2 / 358 / 264 |
73 / 320 / 257 |
84.6 / 319.6 |
316 / 235 |
2.86 |
| 6 |
2U / 63T / 324D REG |
88.2 / 358 / 324 |
73 / 320 / 317 |
84.6 / 319.6 |
316 / 295 |
3.30 |
| 7 |
2U / 63T / 384D REG |
88.2 / 358 / 384 |
73 / 320 / 377 |
84.6 / 319.6 |
316 / 355 |
3.74 |
| 8 |
2U / 63T / 444D REG |
88.2 / 358 / 444 |
73 / 320 / 437 |
84.6 / 319.6 |
316 / 415 |
4.18 |
| 9 |
2U / 84T / 204D REG |
88.2 / 465 / 204 |
73 / 427 / 197 |
84.6 / 426.3 |
423 / 175 |
3.06 |
| 10 |
2U / 84T / 264D REG |
88.2 / 465 / 264 |
73 / 427 / 257 |
84.6 / 426.3 |
423 / 235 |
3.55 |
| 11 |
2U / 84T / 324D REG |
88.2 / 465 / 324 |
73 / 427 / 317 |
84.6 / 426.3 |
423 / 295 |
3.84 |
| 12 |
2U / 84T / 384D REG |
88.2 / 465 / 384 |
73 / 427 / 377 |
84.6 / 426.3 |
423 / 355 |
4.58 |
| 13 |
2U / 84T / 444D REG |
88.2 / 465 / 444 |
73 / 427 / 437 |
84.6 / 426.3 |
423 / 415 |
5.18 |
| 14 |
2½U / 42T / 204D REG |
111 / 251 / 204 |
96 / 213 / 197 |
107.4 / 213 |
209 / 175 |
2.03 |
| 15 |
2½U / 42T / 264D REG |
111 / 251 / 264 |
96 / 213 / 257 |
107.4 / 213 |
209 / 235 |
2.34 |
| 16 |
2½U / 42T / 324D REG |
111 / 251 / 324 |
96 / 213 / 317 |
107.4 / 213 |
209 / 295 |
2.69 |
| 17 |
2½U / 63T / 204D REG |
111 / 358 / 204 |
96 / 320 / 197 |
107.4 / 319.6 |
316 / 175 |
2.60 |
| 18 |
2½U / 63T / 264D REG |
111 / 358 / 264 |
96 / 320 / 257 |
107.4 / 319.6 |
316 / 235 |
3.01 |
| 19 |
2½U / 63T / 324D REG |
111 / 358 / 324 |
96 / 320 / 317 |
107.4 / 319.6 |
316 / 295 |
3.46 |
| 20 |
2½U / 84T / 204D REG |
111 / 465 / 204 |
96 / 427 / 197 |
107.4 / 426.3 |
423 / 175 |
3.22 |
| 21 |
2½U / 84T / 264D REG |
111 / 465 / 264 |
96 / 427 / 257 |
107.4 / 426.3 |
423 / 235 |
3.72 |
| 22 |
2½U / 84T / 324D REG |
111 / 465 / 324 |
96 / 427 / 317 |
107.4 / 426.3 |
423 / 295 |
4.27 |
| 23 |
3U / 42T / 204D REG |
132.6 / 251 / 204 |
118 / 213 / 197 |
129 / 213 |
209 / 175 |
2.15 |
| 24 |
3U / 42T / 264D REG |
132.6 / 251 / 264 |
118 / 213 / 257 |
129 / 213 |
209 / 235 |
2.47 |
| 25 |
3U / 42T / 324D REG |
132.6 / 251 / 324 |
118 / 213 / 317 |
129 / 213 |
209 / 295 |
2.83 |
| 26 |
3U / 63T / 204D REG |
132.6 / 358 / 204 |
118 / 320 / 197 |
129 / 319.6 |
316 / 175 |
2.75 |
| 27 |
3U / 63T / 264D REG |
132.6 / 358 / 264 |
118 / 320 / 257 |
129 / 319.6 |
316 / 235 |
3.17 |
| 28 |
3U / 63T / 324D REG |
132.6 / 358 / 324 |
118 / 320 / 317 |
129 / 319.6 |
316 / 295 |
3.63 |
| 29 |
3U / 63T / 384D REG |
132.6 / 358 / 384 |
118 / 320 / 377 |
129 / 319.6 |
316 / 355 |
4.09 |
| 30 |
3U / 63T / 444D REG |
132.6 / 358 / 444 |
118 / 320 / 437 |
129 / 319.6 |
316 / 415 |
4.55 |
| 31 |
3U / 84T / 204D REG |
132.6 / 465 / 204 |
118 / 427 / 197 |
129 / 426.3 |
423 / 175 |
3.41 |
| 32 |
3U / 84T / 264D REG |
132.6 / 465 / 264 |
118 / 427 / 257 |
129 / 426.3 |
423 / 235 |
3.91 |
| 33 |
3U / 84T / 324D REG |
132.6 / 465 / 324 |
118 / 427 / 317 |
129 / 426.3 |
423 / 295 |
4.47 |
| 34 |
3U / 84T / 384D REG |
132.6 / 465 / 384 |
118 / 427 / 377 |
129 / 426.3 |
423 / 355 |
4.98 |
| 35 |
3U / 84T / 444D REG |
132.6 / 465 / 444 |
118 / 427 / 437 |
129 / 426.3 |
423 / 415 |
5.59 |
| 36 |
4U / 42T / 204D REG |
177 / 251 / 204 |
162 / 213 / 197 |
173.4 / 213 |
209 / 175 |
2.40 |
| 37 |
4U / 42T / 264D REG |
177 / 251 / 264 |
162 / 213 / 257 |
173.4 / 213 |
209 / 235 |
2.74 |
| 38 |
4U / 42T / 324D REG |
177 / 251 / 324 |
162 / 213 / 317 |
173.4 / 213 |
209 / 295 |
3.12 |
| 39 |
4U / 63T / 204D REG |
177 / 358 / 204 |
162 / 320 / 197 |
173.4 / 319.6 |
316 / 175 |
3.05 |
| 40 |
4U / 63T / 264D REG |
177 / 358 / 264 |
162 / 320 / 257 |
173.4 / 319.6 |
316 / 235 |
3.49 |
| 41 |
4U / 63T / 324D REG |
177 / 358 / 324 |
162 / 320 / 317 |
173.4 / 319.6 |
316 / 295 |
3.97 |
| 42 |
4U / 63T / 384D REG |
177 / 358 / 384 |
162 / 320 /377 |
173.4 / 319.6 |
316 / 355 |
4.45 |
| 43 |
4U / 63T / 444D REG |
177 / 358 / 444 |
162 / 320 / 437 |
173.4 / 319.6 |
316 / 415 |
4.93 |
| 44 |
4U / 84T / 204D REG |
177 / 465 / 204 |
162 / 427 / 197 |
173.4 / 426.3 |
423 / 175 |
3.75 |
| 45 |
4U / 84T / 264D REG |
177 / 465 / 264 |
162 / 427 / 257 |
173.4 / 426.3 |
423 / 235 |
4.28 |
| 46 |
4U / 84T / 324D REG |
177 / 465 / 324 |
162 / 427 / 317 |
173.4 / 426.3 |
423 / 295 |
4.86 |
| 47 |
4U / 84T / 384D REG |
177 / 465 / 384 |
162 / 427 / 377 |
173.4 / 426.3 |
423 / 355 |
5.39 |
| 48 |
4U / 84T / 444D REG |
177 / 465 / 444 |
162 / 427 / 437 |
173.4 / 426.3 |
423 / 415 |
6.03 |
| 49 |
5U / 42T / 264D REG |
221.5 / 251 / 264 |
206 / 213 / 257 |
217.9 / 213 |
209 / 235 |
3.01 |
| 50 |
5U / 42T / 324D REG |
221.5 / 251 / 324 |
206 / 213 / 317 |
217.9 / 213 |
209 / 295 |
3.41 |
| 51 |
5U / 63T / 264D REG |
221.5 / 358 / 264 |
206 / 320 /257 |
217.9 / 319.6 |
316 / 235 |
3.81 |
| 52 |
5U / 63T / 324D REG |
221.5 / 358 / 324 |
206 / 320 / 317 |
217.9 / 319.6 |
316 / 295 |
4.31 |
| 53 |
5U / 63T / 384D REG |
221.5 / 358 / 384 |
206 / 320 / 377 |
217.9 / 319.6 |
316 / 355 |
4.81 |
| 54 |
5U / 63T / 444D REG |
221.5 / 358 / 444 |
206 / 320 / 437 |
217.9 / 319.6 |
316 / 415 |
5.31 |
| 55 |
5U / 84T / 264D REG |
221.5 / 465 / 264 |
206 / 427 / 257 |
217.9 / 426.3 |
423 / 235 |
4.64 |
| 56 |
5U / 84T / 324D REG |
221.5 / 465 / 324 |
206 / 427 / 317 |
217.9 / 426.3 |
423 / 295 |
5.24 |
| 57 |
5U / 84T / 384D REG |
221.5 / 465 / 384 |
206 / 427 / 377 |
217.9 / 426.3 |
423 / 355 |
5.79 |
| 58 |
5U / 84T / 444D REG |
221.5 / 465 / 444 |
206 / 427 / 437 |
217.9 / 426.3 |
423 / 415 |
6.45 |
| 59 |
6U / 42T / 264D REG |
266 / 251 / 264 |
251 / 213 / 257 |
262.4 / 213 |
209 / 235 |
3.28 |
| 60 |
6U / 42T / 324D REG |
266 / 251 / 324 |
251 / 213 / 317 |
262.4 / 213 |
209 / 295 |
3.70 |
| 61 |
6U / 63T / 264D REG |
266 / 358 / 264 |
251 / 320 / 257 |
262.4 / 319.6 |
316 / 235 |
4.13 |
| 62 |
6U / 63T / 324D REG |
266 / 358 / 324 |
251 / 320 / 317 |
262.4 / 319.6 |
316 / 295 |
4.65 |
| 63 |
6U / 63T / 384D REG |
266 / 358 / 384 |
251 / 320 / 377 |
262.4 / 319.6 |
316 / 355 |
5.27 |
| 64 |
6U / 63T / 444D REG |
266 / 358 / 444 |
251 / 320 / 437 |
262.4 / 319.6 |
316 / 415 |
5.69 |
| 65 |
6U / 84T / 264D REG |
266 / 465 / 264 |
251 / 427 / 257 |
262.4 / 426.3 |
423 / 235 |
5.50 |
| 66 |
6U / 84T / 324D REG |
266 / 465 / 324 |
251 / 427 / 317 |
262.4 / 426.3 |
423 / 295 |
6.27 |
| 67 |
6U / 84T / 384D REG |
266 / 465 / 384 |
251 / 427 / 377 |
262.4 / 426.3 |
423 / 355 |
7.00 |
| 68 |
6U / 84T / 444D REG |
266 / 465 / 444 |
251 / 427 / 437 |
262.4 / 426.3 |
423 / 415 |
7.88 |
| 69 |
7U / 84T / 384D REG |
310.4 / 465 / 384 |
295 / 427 / 377 |
306.8 / 426.3 |
423 / 355 |
7.56 |
| 70 |
7U / 84T / 444D REG |
310.4 / 465 / 444 |
295 / 427 / 437 |
306.8 / 426.3 |
423 / 415 |
8.48 |
| 71 |
8U / 84T / 384D REG |
354.9 / 465 / 384 |
340 / 427 / 377 |
351.3 / 426.3 |
423 / 355 |
8.12 |
| 72 |
8U / 84T / 444D REG |
354.9 / 465 / 444 |
340 / 427 / 437 |
351.3 / 426.3 |
423 / 415 |
9.08 |
| 73 |
9U / 84T / 384D REG |
399.3 / 465 / 384 |
384 / 427 / 377 |
395.7 / 426.3 |
423 / 355 |
8.66 |
| 74 |
9U / 84T / 444D REG |
399.3 / 465 / 444 |
384 / 427 / 437 |
395.7 / 426.3 |
423 / 415 |
9.66 |
|
|
| |
Overall Height of Instrument Case = (nU x 44.45) - 0.75
Example: 3U = (3 x 44.45) - 0.75 = 132.60 |
| |
Inside Usable Width of Instrument Case = nT x 5.08
Example: 63T = 63 x 5.08 = 320.04 |
| |
Overall Depth of Instrument Case = nD x 1
Example: 264D = 264 x 1 = 264 |
| |
| All dimensions are in mm |
| |
| w.e.f. October 2015 |
|
